华为海思的芯粒（Chiplet）技术是其突破传统单芯片限制、应对先进制程瓶颈的核心战略之一，通过模块化设计和异构集成实现性能、成本与供应链的优化。以下是其技术要点及行业定位的深度分析：

1. 技术定义与核心价值

• 模块化异构集成：
• 将SoC拆分为独立功能的芯粒（如CPU、NPU、I/O、存储等），采用 不同制程工艺（如7nm计算芯粒+14nm I/O芯粒）和 架构（ARM+RISC-V）灵活组合。
• 高密度互连：
• 通过 UCIe标准 或自研 HiLink协议 实现芯粒间通信，带宽达 1.6Tbps/mm²（3D堆叠），延迟低于纳秒级。
• 国产化替代路径：
• 通过芯粒技术降低对单一先进制程的依赖（如用14nm I/O芯粒+7nm计算芯粒替代全7nm SoC）。

2. 技术演进与里程碑

（1）初期探索（2018-2020）

• 昇腾910：首次采用2.5D封装集成计算芯粒与HBM，验证芯粒化可行性。
• 专利布局：申请芯粒热管理（CN110767660A）、互连协议等基础专利。

（2）规模化应用（2021-2023）

• 鲲鹏920：通过4×32核芯粒堆叠实现128核服务器CPU，性能提升40%。
• 麒麟9000：基带与NPU分离为独立芯粒，支持5G与AI算力灵活配置。

（3）技术深化（2024-至今）

• 3D混合键合：昇腾910B中计算芯粒与HBM3通过 10μm线宽 互连，带宽达819GB/s。
• 多源代工：计算芯粒（台积电7nm）+ I/O芯粒（中芯国际14nm）保障供应链安全。

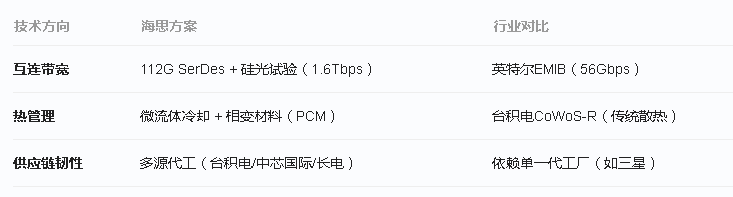

3. 关键技术突破

4. 典型应用场景

• 高性能计算：鲲鹏服务器芯片通过芯粒扩展至144核，适配云计算与大模型训练。
• 移动端AI：麒麟芯片NPU芯粒动态分配算力，能效比提升30%。
• 车规级芯片：规划中的MDC智能驾驶芯粒支持ASIL-D功能安全。

5. 行业挑战与应对

• 设计复杂度：
• 建立 芯粒IP库（如标准化内存控制器芯粒），缩短开发周期。
• 测试成本：
• 推动 KGD（已知良品） 标准，联合长电科技优化封装良率。
• 生态壁垒：
• 主导 《中国芯粒互连白皮书》，减少对UCIe的依赖。

6. 未来方向

• 光互连芯粒：2026年实现硅光互连（1.6Tbps/通道），替代电信号传输。
• Chiplet-as-a-Service：开放芯粒设计平台，吸引中小厂商参与生态。
